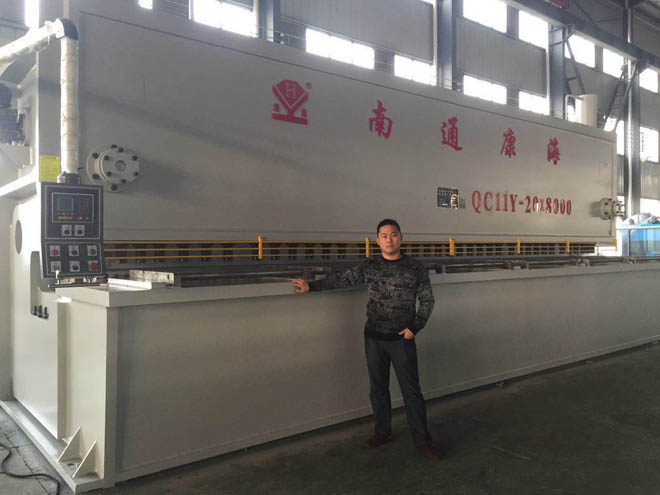

| 剪板机 |
| 来源： 点击数：6072次 更新时间：2016-09-22 9:21:38 |
机器的基本技术参数：
|
序号
|
项目名称
|
数值
|
单位
|
序号
|
项目名称
|
数值
|
单位
|
|
1
|
可剪板厚
|
12
|
mm
|
10
|
主
电
机
|
型号
|
Y132M-4 B5
|
|
2
|
可剪板宽
|
4000
|
mm
|
功率
|
15
|
KW
|
|
3
|
被剪板料强度
|
σb≤450
|
N/mm2
|
转速
|
1440
|
rpm
|
|
4
|
行程次数
|
8
|
次/min
|
11
|
齿轮泵
|
型号
|
40MCY14-1B
|
|
5
|
剪切角
|
0.5-1.5
|
°
|
流量
|
40
|
L/min
|
|
6
|
喉口深度
|
150
|
mm
|
压力
|
31.5
|
Mpa
|
|
7
|
刀片长度
|
4100
|
mm
|
12
|
外形尺寸
|
长
|
4500
|
mm
|
|
8
|
工作台离地高度
|
800
|
mm
|
宽
|
1700
|
mm
|
|
9
|
后挡料范围
|
20～800
|
mm
|
高
|
2400
|
mm
|
一、整机结构
整机采用全钢焊接结构，墙板、工作台、刀架体等焊接部件振动消除应力，具有很好的刚性与稳定性。
二、技术与工艺
1、 本机属新一代液压剪板机。采用的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。
2、结构件采用喷丸方式除锈，并喷涂防锈漆；
3、机床的机架、上刀架、工作台等主要件均利用国内名牌的数控大型落地镗铣床精加工而成，保证了主机的各项几何精度。
4、 串联油缸使机床在剪切时，油缸同步，剪切角不会变动。
5、上刀架安装刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量好。子轴支承上刀架上、下摆动动作，偏心机构快速调整刀片间隙，提高剪切精度。
6、 蓄能器回程平稳、迅速，改变了传统的储气筒的结构，杜绝氮气泄露的情况。
7、 上、下刀片均为矩形，材质9CrSi，硬度好、寿命长。
8、上、下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速、正确可靠。
9、设有灯光对线装置，电动机械式后挡料，并能作手动微调，挡料尺寸及剪切次数均有数字显示装置，使用方便。
10、防护栅与电气构成联锁，电气箱设有电源开关和机械联锁装置，确保操作及维修的安全。
11、 工作台面设滚动结构，减少板料划伤，并可减少摩擦阻力。
部分配套件供应商
油缸主要密封圈：日本华尔卡 主控电气元件：西门子（苏州）
液 压 阀：海门新力阀组 油 泵：上海优质油泵
刀 片：上海金山优质刀片 电 机：南通恒力电机
|
